DAO Les entités de dessin – Menu Dessiner

Polyligne

Les Polylignes consistent en de multiples lignes droites et segments d'arc.

Les polylignes sont utilisées en interne pour représenter les parcours d'outil car elles correspondent bien aux instructions de déplacement du Gcode ; G1 (ligne) et G2, G3 (arc).

Propriétés

Fermée	Vrai \| Faux Les polylignes ouvertes ont deux extrémités et pas d'intérieur ou d'extérieur défini. Les polylignes fermées ont un même premier et dernier points, l'intérieur et l'extérieur sont bien définis. Note: Une polyligne avec un premier et dernier point ayant les mêmes coordonnées n'est pas nécessairement fermée. L'option Fermée doit être définie à Vrai pour ces formes autrement des résultats inattendus peuvent survenir.
Points	Cette propriété contient une collection de points de polyligne. Cliquer sur le bouton à droite de la propriété ouvre une fenêtre dans laquelle les points peuvent être édités directement. Chaque point contient une coordonnée X, Y et Z de et un paramètre de courbure. La courbure est définie comme tan(Angle / 4) pour des segments d'arc, où Bulge = 0 correspond à une ligne droite.
Infos	A des fins générales, champ de texte multiligne qui peut être utilisé pour stocker des notes ou les paramètres des plugins.
Transformer	Affiche une matrice de transformation permettant de modifier l'échelle, la position et la rotation d'un objet sur tous les axes par entrée de valeur numériques.

Région

Une région est constituée d'une forme extérieure fermée et d'un certain nombre de trous internes.
Pour créer une région, sélectionnez des formes intérieures et extérieures, puis utilisez le menu Edition - Convertir en - Région, ou appuyez sur CTRL + i

Cercle

Propriétés

Centre	Coordonnées du centre du cercle.
Diamètre	Diamètre du cercle.
Infos et Transformer	Même fonction que pour les autres entités de dessin (voir Polylignes)

Liste de Points

Les listes des points sont utiles pour définir les coordonnées à utiliser pour les opérations de perçage.

Les points peuvent être dessinés directement, ou ils peuvent être créés à partir des opérations du menu Dessiner - Liste de Points.

Les options de ce menu sont les suivantes:

Diviser géométrie par 'n' points	Divise uniformément une forme sélectionnée par la valeur donnée et insère un point à chaque division. Permet, par exemple, d'insérer des perçages équidistants sur le pourtour d'une pièce.
Contour géométrie par pas	Insère un point avec la valeur d'écartement donnée (le pas) sur le contour de la forme sélectionnée.
Remplir géométrie	Remplit une géométrie fermée par une grille de points avec le pas donné.
Remplir avec décalage	Remplit une géométrie fermée par une grille de points avec le pas donné en effectuant un décalage d'un demi pas à chaque changement de ligne.
Centres	Insère un point au centre de chaque géométrie sélectionnée
Etendu	Insère un point à chaque extrémité et au milieu des cotés d'un rectangle englobant chaque géométrie sélectionnée, ainsi qu'en son centre
Depuis un fichier texte [Nouveauté 0.9.8 J] (note: accessible uniquement depuis le menu contextuel de la zone de dessin)	Insère une liste de points d'après un fichier texte. Si on utilise le format par défaut géré par CamBam, les points doivent être fournis dans l'ordre X,Y,Z, séparés par une virgule. Un point par ligne. exemple: 10.25,20.4,0 2.30,10,0 Les décimales peuvent être omises pour les valeurs entières. L'expression "standard" définissant le format de la liste de points sera visible dans la fenêtre qui apparaîtra lors de l'importation ; vous pouvez la modifier pour l'adapter au format de vos données. {$f} est une macro définissant un nombre à virgule flottante.

Propriétés

Points	Cette propriété contient une collection de points. Cliquez sur à droite de la propriété pour ouvrir une fenêtre où les points pourront êtres édités directement.
Infos et Transformer	Même fonction que pour les autres entités de dessin (voir Polylignes)

Rectangle

Propriétés

Rayon d'angle	Valeur du rayon des coins du rectangle.
Hauteur	Hauteur du rectangle
Coin inférieur gauche	Coordonnées de l'angle inférieur gauche.
Largeur	Largeur du rectangle
Infos et Transformer	Même fonction que pour les autres entités de dessin (voir Polylignes)

Texte

Propriétés

Gras	Caractères gras
Espacement des caractères	Cette option définie l'espacement entre les caractères. La valeur par défaut est 1. Un réglage de 2 permet de doubler l'espacement (mais ne modifie pas le caractère lui-même).
Police	Le nom de la police de caractère utilisée
Hauteur	Hauteur du texte en unité de dessin.
Italique	Caractères italiques
Espacement des lignes	Espacement entre les lignes. Egale à 1 par défaut
Position	En dépliant cette propriété vous pourrez positionner votre texte en X, Y et Z La position dépendra également du mode d'alignement du texte.
Normal	Caractères normaux
Texte	Le texte à afficher. Pour entrer un texte multiligne cliquer sur
Alignement horizontal	Alignement horizontal: Gauche, Droite, Centre
Alignement vertical	Alignement vertical: Haut, Centre, Bas NOTE: Bas correspond à la ligne de base du texte.
Infos et Transformer	Même fonction que pour les autres entités de dessin (voir Polylignes)

Arc

Propriétés

Centre	Centre de l'arc
Rayon	Rayon de l'arc
Angle de départ	Angle de départ en degrés du point de départ. 0° = sur l'axe X
Angle à décrire	Angle à décrire en degrés. positif = sens anti-horaire, négatif = sens horaire
Infos et Transformer	Même fonction que pour les autres entités de dessin (voir Polylignes)

Ligne

Lignes droites, proviennent de l'éclatement d'une polyligne ou de l'importation d'un DXF

Surface

Ce sont des maillages 3D à facettes triangulaires importés depuis un fichier STL ou 3DS

Spline

Les Splines (ou NURBS) ne peuvent pour l'instant que provenir de l'importation d'un DXF et ne peuvent pas être dessinées directement sous CamBam.

Menu Plus ...

Tangente

Permet de tracer une ligne entre les points de tangence de cercles ou arcs (ou arcs contenus dans une polyligne)

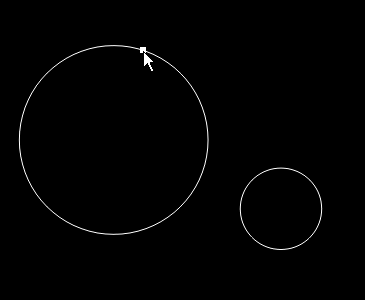

Après avoir choisis la fonction Tangente, déplacez la souris sur le premier cercle/arc ; le bout de la ligne s'accrochera sur la courbe par aimentation ; cliquez du bouton de gauche de la souris pour fixer ce premier point (qui "glissera" le long de la courbe en fonction de l'orientation que vous donnerez à la ligne)

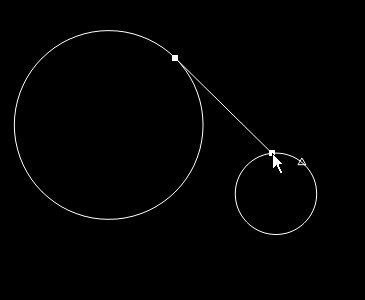

Approchez ensuite le curseur de la souris du deuxième cercle/arc ; un triangle apparaîtra au point de tangence le plus proche. Ce triangle changera de place suivant la position de la souris.

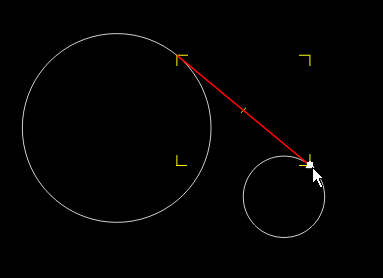

"Accrochez" le bout de la ligne sur le triangle, puis cliquez du bouton de gauche pour finir.

Note: il peut être plus facile de "sentir" l'aimentation si vous désactivez l'accrochage à la grille.

Spirale plane

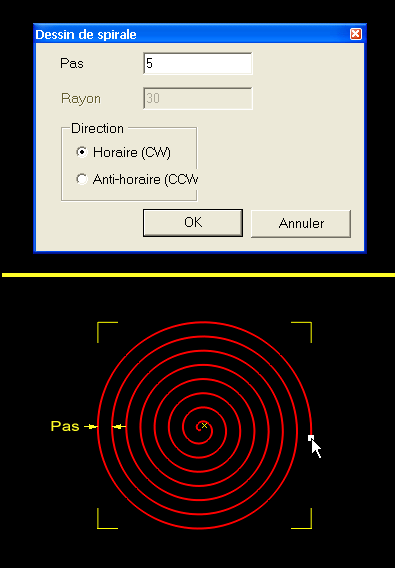

Permet de tracer une spirale.

Le Pas correspond à l'écartement entre les spires en unité de dessin courante.

La Direction correspond au sens d'enroulement de la spirale, et peut être Horaire ou Anti-horaire.

Après avoir renseigné ces deux informations dans la fenêtre, tracez la spirale en commencent par le centre, puis en définissant le rayon (comme pour tracer un cercle).

Parcours en spirale

Permet de tracer une spirale le long d'un parcours.

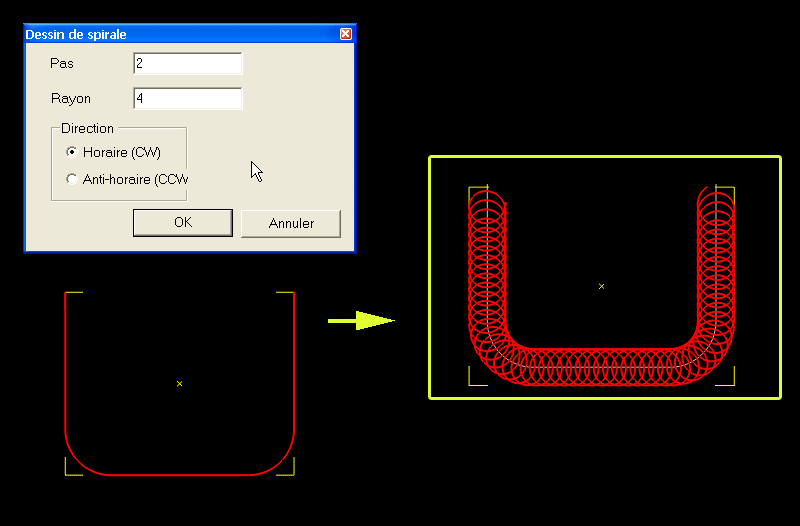

Sélectionnez tout d'abord une forme qui servira de parcours à la spirale, puis choisiser la fonction Parcours en spirale dans le menu.

La même fenêtre que pour une spirale plane va s'ouvrir. Elle permet de choisir le Pas et la Direction, comme précédemment, mais aussi de spécifier le Rayon de la spire.

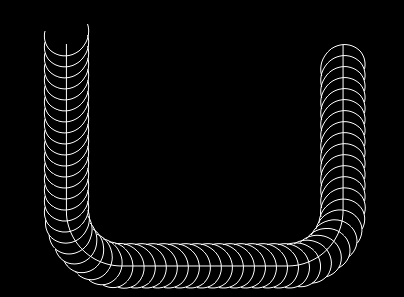

Parcours Trochoidal

Même principe que ci-dessus, mais cette fois il s'agit d'une succession d'arcs de cercles suivant le parcours, et non d'une spirale.

Associé à une opération de gravure correctement paramétrée, ce parcours permet d'enlever rapidement de la matière sans trop fatiguer les outils.

Ellipse

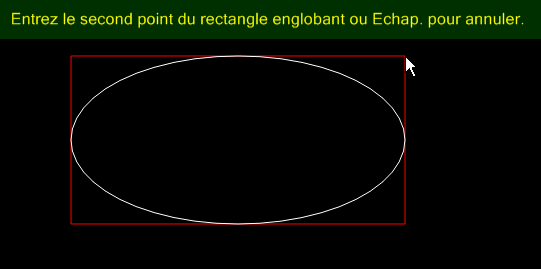

Permet de dessiner des ellipses en "tirant" un rectangle englobant à la souris.

L'ellipse une fois dessinée devient une polyligne, constituée d'arcs et de lignes.

Quelques méthodes en vidéo pour tracer une ellipse d'une taille précise.
