Plugin V-Grave

Un excellent plugin développé par Pstemari et amélioré par Eddycurrent disponible via le lien ci dessous.

Pour installer le plugin, fermez Cambam, décompressez l'archive que vous avez téléchargé et mettez la dans le dossier Plugins du dossier d'installation de Cambam.

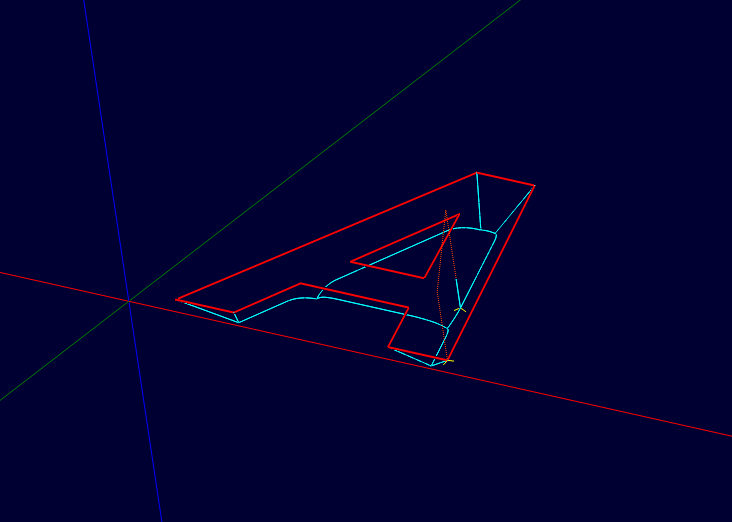

Le principe de cette opération d'usinage et d'usiner entre 2 tracés formant une "limite", tout en maintenant les bords de la fraise en contact avec ces limites. L'opération va donc faire varier la profondeur d'usinage pour arriver à cet effet.

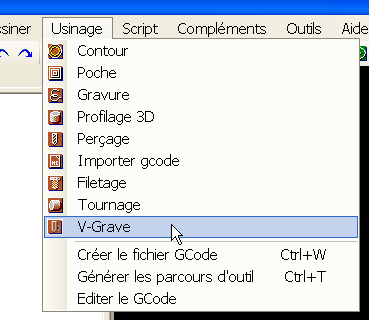

Après avoir sélectionné une forme fermée, utilisez le menu Usinage pour créer une opération V-Grave.

Remplissez ensuite les propriétés de l'opération.

Si vous voulez graver l'espace compris entre deux polylignes fermées, vous devez d'abord convertir le jeu de polylignes en une Région.

Pour celà, sélectionnez les deux polylignes et utilisez le menu: Edition/Convertir en/Région (Ctrl + i)

Graver un objet Texte: L'opération V-Grave peut être appliquée directement sur un objet Texte si il conserve sa position horizontale. Si le texte doit être incliné, il faudra le décomposer (une seule fois) pour obtenir des Régions, qui pourront ensuite être utilisées avec une opération V-Grave.

Note: Pour éviter que l'outil ne se déplace directement d'une forme à l'autre sans dégagement en Z lorsque des formes sont proches l'une de l'autre, par exemple en gravure de texte, mettez Déplacement latéral maxi à 0 dans votre opération d'usinage

Le tableau ci dessous ne répertorie que les propriétés spécifiques à cette opération.

Propriétés

Choix de l'outil
Angle de l'outil(V)	Angle de la fraise conique en degrés Note: Pour cette opération, l'outil doit obligatoirement être une fraise conique (en V) ; la propriété Forme d'outil est donc ignorée par le plugin.
Diamètre de l'outil	Diamètre de l'outil (dans l'unité utilisée par le dessin) Le Ø maxi de l'outil en haut du V de la fraise. Cette valeur permettra au plugin de calculer une profondeur maximum d'usinage afin de ne pas descendre plus bas que ne le permet le V de la fraise. Cette valeur sera utilisée pour le calcul si Profondeur maxi est mis sur Auto
Diamètre en bout	Si la fraise à un bout plat, ce diamètre correspond au diamètre au niveau du plat.
Contrôle profondeur d'usinage
Incrément de passe Nouveauté de la V1.4	Incrément de profondeur de passe = profondeur d'usinage maximum prise par la fraise à chaque passe. Déterminera le nombre de passes pour atteindre la profondeur finale.
Profondeur maxi.	Limite la profondeur maxi d'usinage. Cette valeur est une valeur positive représentant la profondeur maxi qui sera atteinte. Si ce paramètre est mis sur Auto, la profondeur maxi sera automatiquement calculée pour que la fraise ne descende pas plus bas que ne le permet son V. (en utilisant la valeur de Diamètre de l'outil pour le calcul)
Surface pièce	Le point de départ en Z de l'usinage. Le plugin se comporte comme les opérations de Contour/Poche, la position du tracé en Z est sans importance ; l'usinage part de Surface pièce.
Options

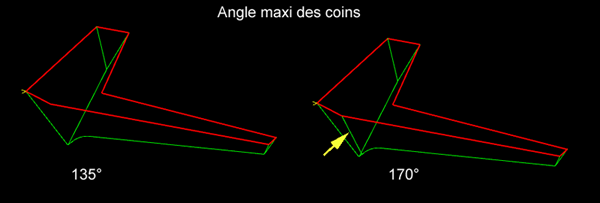

Angle maxi des coins	Angle maximum des coins ou seront ajouté une remontée de l'outil. Si l'angle et plus grand que cette valeur, aucune remonté d'outil ne sera générée.
Résolution parcours	Longueur des pas du parcours d'outil. Pour un travail en mm, une valeur de 0.1 donne une résolution correcte avec un temps de calcul raisonnable.

Un exemple du résultat obtenu sur du texte et des logos.

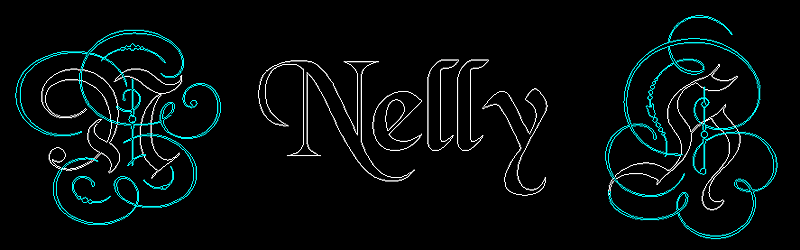

Le dessin vu dans Cambam

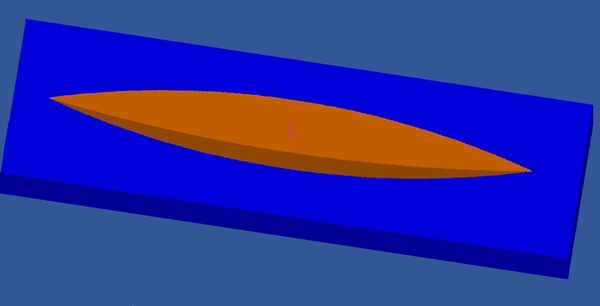

Quelques vues sous CutViewer Mill.

Deux opérations V-Grave sont utilisées ; la première opération utilise une fraise à 90° pour les formes en blanc, la deuxième opération utilise une fraise à 60° pour l'usinage des parties en bleu.
