Boite Automatique

Ce plugin permet de créer automatiquement différents types de boites avec assemblage par tenons/mortaises.



Informations

Créateur

speedjf37, dh42

Dernière version / Date

V 1.0.0.8 - 07 Février 2016

Télécharger le plugin

Télécharger

Une autre version, faite par onekk est disponible ici

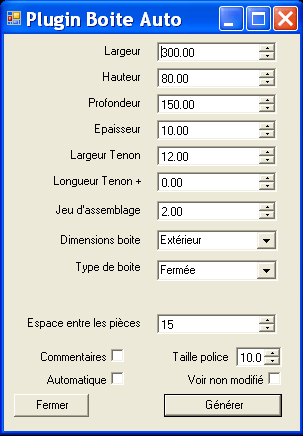

Documentation

Largeur/Hauteur/Profondeur: Dimensions de la boite. Les dimensions peuvent être intérieures ou extérieures suivant le réglage de Dimensions boite

Epaisseur: épaisseur de la matière utilisée.

Largeur Tenon: Largeur des tenons ; si la largeur demandée n'est pas compatible avec les dimensions de la boite un message d'erreur sera affiché dans la fenêtre de messages de CamBam.

Longueur Tenon + : Permet de créer des tenons plus longs que l'épaisseur de la matière, qui pourront être arasés par la suite. entrez la valeur de dépassement voulue.

Jeu d'assemblage: le jeu tenon/mortaise de chaque coté, le jeu total est donc égal au double de la valeur donnée ici.

Dimensions Boite: Permet de choisir entre dimensions extérieures et intérieures.

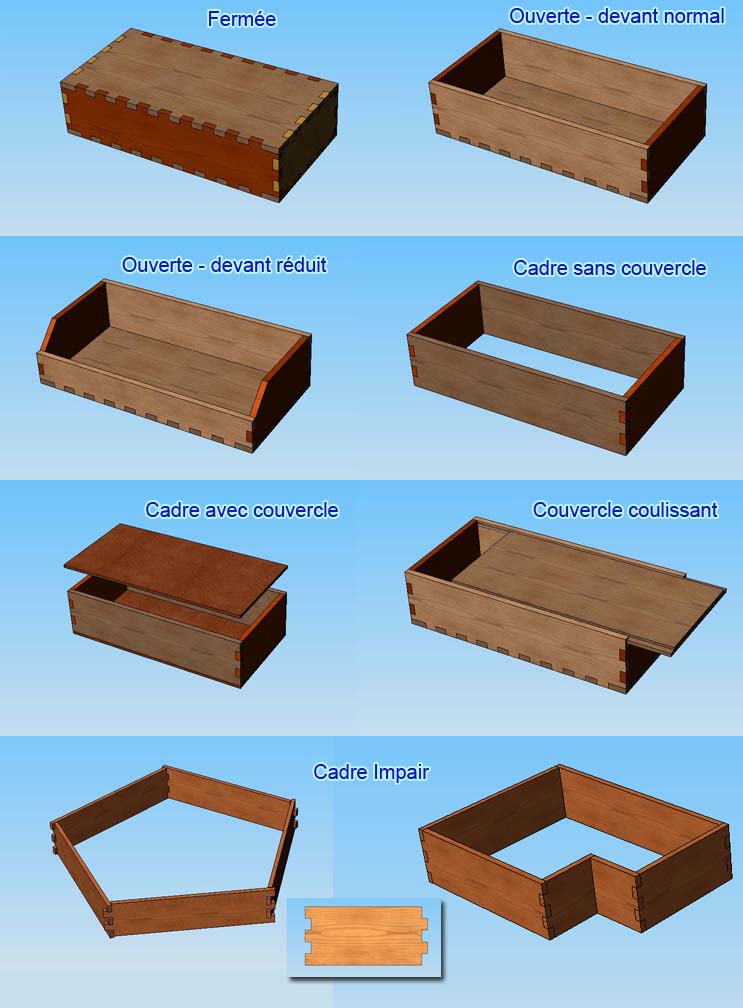

Types de boites:

Espacement entre les pièces: Espace entre les différents composants de la boite sur le dessin.

Commentaires: si coché, les infos concernant la boite seront écrites directement dans le dessin.

Automatique: Si coché, un changement de réglage reconstruira immédiatement le dessin

Taille police: La taille des caractères utilisés pour afficher les commentaires.

Voir non modifié: Dans le cas ou Jeu d'assemblage et/ou Longueur tenon + est différent de 0, affiche le dessin d'une boite sans ces modifications (sur calques boxn..) en plus de la version modifiée.

Fonctionne avec CamBam 0.9.8 L, N, P, Linux
Lien vers le forum Le plugin Boite Automatique sur le forum
Traduit Oui, mettre votre fichier de traduction à jour si besoin
