Flèches et Cotes

Ce plugin permet de dessiner des flèches et de créer des cotations.

Informations

Créateur

dh42

Dernière version / Date

V 1.0.1.5 - date: 20 Juillet 2015

Télécharger le plugin Télécharger
Documentation

Attention, ne fonctionne pas sur les versions de CamBam antérieures à la version 0.9.8 P bêta2

Le plugin ajoute 3 entrées dans le menu compléments:

- Flèches: Permet de dessiner une flèche ; clquez le point de départ et le point de fin pour dessiner une flèche. La taille et l'angle est donnée dans la fenetre du bas (Ctrl H)

- Cotation: Permet de dessiner une flèche et d'y placer un texte de cotation.(Ctrl D)

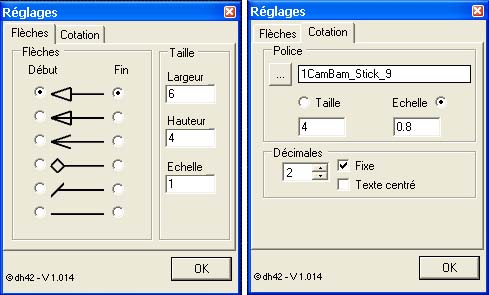

- Flèche et Cotes - Réglages : affiche la fenetre de réglages ci-dessous (Ctrl K)

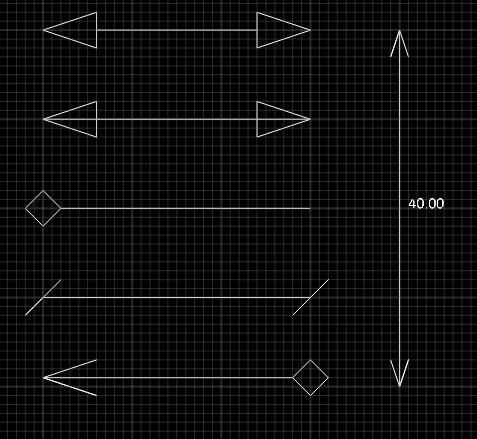

* Vous pouvez choisir entre 5 terminaisons de flèche, ou pas de terminaison pour chaque bout de la fèche

* Vous pouver définir la hauteur et la largeur de la flèche ainsi qu'un facteur d'échelle. Le facteur d'échelle est un moyen rapide de changer la taille des terminaisons de flèches sans modifier le rapport Hauteur/Largeur.

* Vous pouver choisir la police de caractère utilisée pour le texte de cotation ainsi que sa taille. Si Echelle est cochée, la taille du texte sera égale à: Echelle x Hauteur (de la flèche). Si Taille est cochée, la taille indiquée dans le champs en dessous sera utilisée.

* Si Texte centré est coché, le texte de cotation sera automatiquement placé au milieu de la flèche, si non coché, vous pouvez alors placer le texte d'un 3ième clic. (si Echap. est utilisé avant le 3ième clic, le texte sera centré)

* Si Fixe est coché, les nombres seron formatés avec un nombre fixe de décimales.

* Pour sortir du mode de tracer de flèches, utilisez la touche Echap ou le bouton du milieu de la souris.

Fonctionne avec CamBam 0.9.8 P beta2, P
Lien vers le forum Le plugin Flèches et Cotes sur le forum
Traduit Oui, mettre votre fichier de traduction à jour si besoin
