Poche & Contour Trochoïdaux

Ce plugin ajoute deux nouvelles opérations d'usinage qui effectuent un usinage trochoïdal pour usiner les poches et les contours.

Cette nouvelle opération apparaît dans le menu Usinage et dans la barre d'outils.

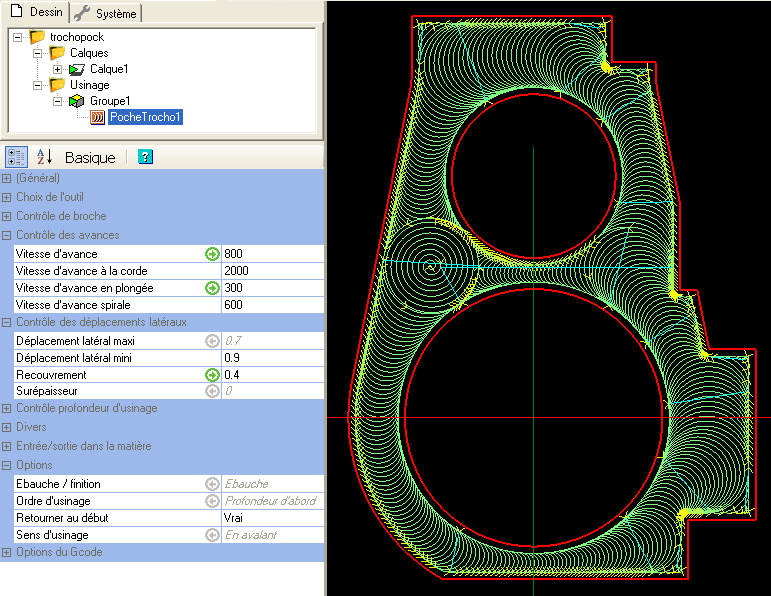

Les parcours d'outils générés sont une sorte de "pelage" UGV. La poche est ouverte avec une spirale plane en expansion, suivie par un certain nombre de tranches trochoïdales. Des tranches roulent le long des branches de l'arbre sous-jacent, couvrant toute la poche.

Informations

Créateur

jk

Dernière version / Date

V 2.1.2 - date: 5 Avril 2017

V 2.4.0 - date: 16 Août 2018 (pour Cambam V 1.0 uniquement)

Télécharger le plugin

Télécharger pour CamBam 0.9.8

Assurez vous de supprimer 'trochopock.dll' avant d'installer ce plugin (le nom de la .dll à changé)

Télécharger pour CamBam V 1.0

Documentation

Le plugin est conçu comme un nouveau type d'opération d'usinage, donc son utilisation est simple.

Sélectionner une ou des polylignes fermées et appliquez l'opération d'usinage.

Paramètres spécifiques

Vitesse d'avance à la corde – Vitesse d'avance utilisée à la corde de l'arc pour revenir en position pour usiner le suivant.  Cette vitesse s'applique aussi aux mouvements à l'intérieur de la poche. Le plugin s'efforce d'éliminer les mouvements en Z, il y a donc des déplacements à l'intérieur de la poche. Si à 0, la vitesse d'usinage sera utilisée.

Vitesse d'avance spirale –Vitesse d'avance utilisée pour usiner la spirale plane qui "ouvre" la poche. Si à 0, la vitesse d'usinage sera utilisée.

Déplacement latéral mini – Le plugin essai de conserver le recouvrement spécifié, mais cela peut produire des coins non usinés. Utiliser ce paramètre pour autoriser une réduction du recouvrement dans les angles. Cette valeur représente une fraction du recouvrement normal (0 – 9)

Afficher les cordes
Affiche les déplacement à la corde

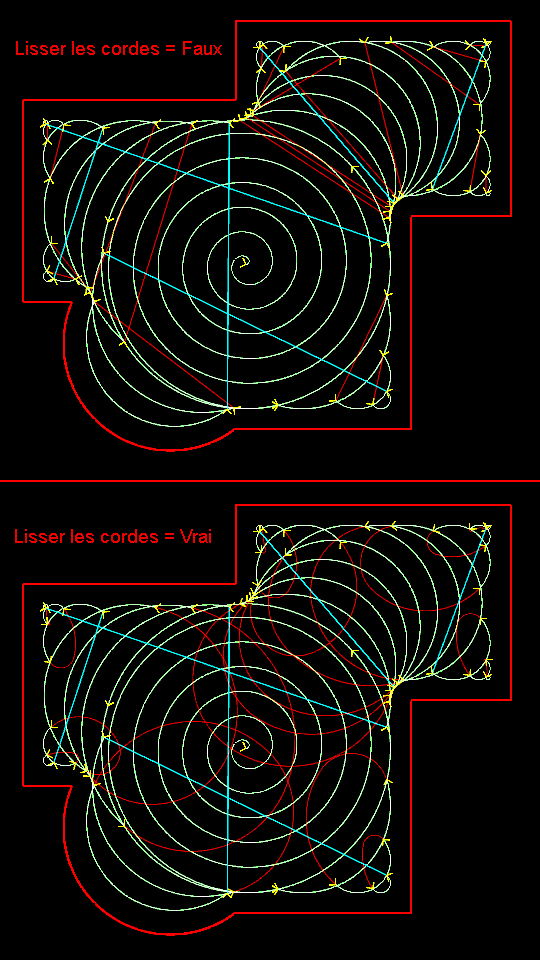

Lisser les cordes
Remplace les cordes droites par des arcs lissés pour former un parcours continu. Cela peut être utile sur les machines qui ne disposent que d'une faible accélération.

Non applicable en mode "mixte"

Ce plugin est expérimental, utilisez le avec précautions. Faites une simulation ou un usinage en l'air de préférence.

Fonctionne avec CamBam 0.9.8 P, Version Linux
Lien vers le forum Le plugin Poche Trochoïdale sur le forum
Traduit Oui, mettre votre fichier de traduction à jour si besoin
