Extrusion suivant courbes guides

Eddycurrent

V 3.0 - date: 30 Décembre 2021

1. après l'installation du plugin, il apparaîtra dans le menu Compléments en tant que Sweep2
2. lancez le plugin, il vous demandera de sélectionner 2 courbes guides.
utilisez la méthode normale de sélection de deux objets, c'est-à-dire sélectionnez-en un puis tout en appuyant sur Ctrl sélectionnez l'autre, appuyez ensuite sur Entrée.
3. il vous demandera de sélectionner un objet pour la section transversale, sélectionnez-en un puis appuyez sur Entrée

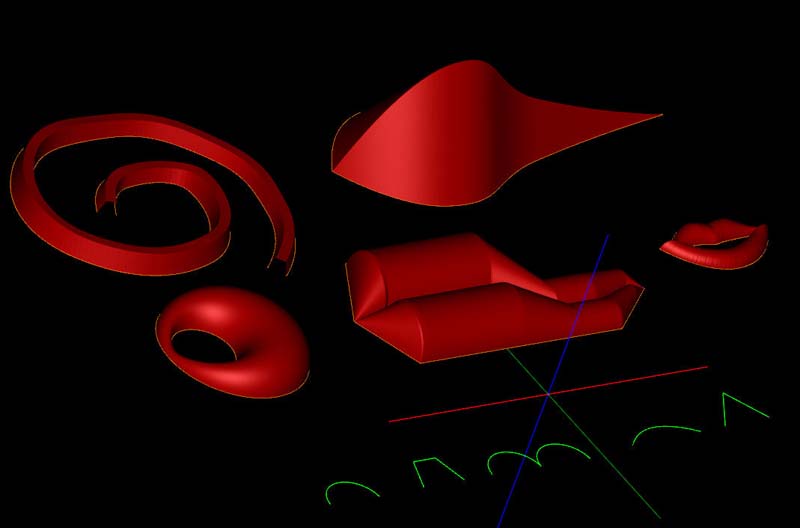

4. la surface sera créée.

Conseils d'utilisation.
1. les courbes guides doivent avoir leurs points de départ à la même extrémité sinon la surface sera tordue.
2. il est préférable de dessiner les courbes guides et les lignes de profil en commençant par l'extrémité gauche.
3. si les choses ne se passent pas comme vous le souhaitez, Ctrl + Z annulera l'opération.
4. si la surface est noire, utilisez Édition->Surface->Basculer les normales
5. si la surface est concave plutôt que convexe, faites-la pivoter de 180 degrés.

Les objets sélectionnés peuvent être une polyligne, une spline, un cercle, un arc, un polyrectangle
le plugin les convertira en polylignes en interne.

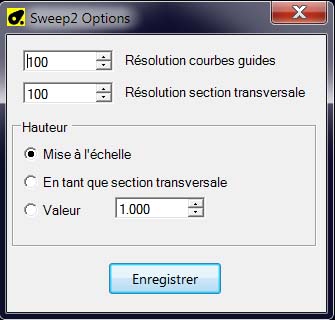

Un panneau d'options est accessible dans le menu Compléments sous le nom Sweep2-options

Résolution courbe guide : il s'agit du nombre de facettes le long des courbes guides, une valeur plus élevée donne une surface plus lisse mais gardez-la aussi faible que possible. (la valeur par défaut est 100)

Résolution section transversale : il s'agit du nombre de facettes le long de la section transversale, une valeur plus élevée donne une surface plus lisse mais maintenez-la aussi faible que possible. (la valeur par défaut est 100)

Mise à l'échelle : la hauteur est mise à l'échelle en fonction de la distance entre les courbes guides à ce point.

En tant que section transversale : la hauteur restera constante à la hauteur réelle de l'objet de la section transversale.

Valeur : la hauteur de la section transversale et donc de la surface en tout point.

lorsque le bouton Enregistrer est utilisé, tous les paramètres sont enregistrés dans le registre de Windows pour les opérations ultérieures.
