Créer brut depuis objets de dessin

Ce plugin permet de créer un brut pour le dossier usinage ou pour un groupe d'usinage ou pour les groupes d'usinage sélectionnés à partir d'une sélection d'objets de dessin.

Informations

Créateur	Llyodsp, dh42
Dernière version / Date	V 2.0.5.3 - 13 Avril 2016
Télécharger le plugin	Télécharger

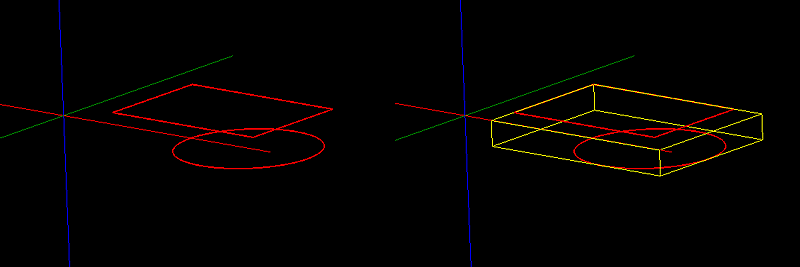

Documentation	Sélectionnez un ou plusieurs objets de dessin et/ou surfaces 3D comme sources pour la définition du brut. Les dimensions extrêmes de la sélection seront utilisées pour produire un brut rectangulaire. Si les objets sélectionnés présentent une hauteur non nulle (objets 3D, polylignes avec variation en Z, plusieurs objets situés à des hauteurs différentes) la hauteur du brut sera tirée de cette hauteur. Sélectionnez un groupe d'usinage, plusieurs groupes ou aucun si vous voulez un brut uniquement pour le dossier usinage. (sélectionnez les objets en premier, puis le/les groupes en maintenant la touche Ctrl enfoncée) Utiliser le menu Outils / Créer brut depuis objets de dessin pour créer le brut. (ou un des menus contextuels du dossier usinage ou d'un groupe) Si aucun groupe d'usinage n'est sélectionné, vous pourrez choisir de générer un brut pour le dossier Usinage, pour le groupe actif ou abandonner. Si plusieurs groupes sont sélectionnés, le même brut sera créé pour chacun des groupes sélectionnés. Elargir XY Permet de générer un brut plus large que la sélection (tout le tour) Surface pièce La position en Z de la face supérieure du brut. Epaisseur L'épaisseur du brut (si pas d'info d'épaisseur donnée par un objet 3D ou des objets 2D se trouvant à différentes hauteurs) Sur-épaisseur fond Si une info de hauteur peut être obtenue depuis la sélection, elle sera utilisée pour définir la hauteur du brut ; cette sur-épaisseur sera alors ajoutée à la base du brut en plus de la hauteur calculée.
Fonctionne avec	CamBam V 0.9.8 P, V 1.0, Version Linux
Lien vers le forum	Le plugin Créer brut depuis objets de dessin sur le forum
Traduit	Oui, mettre votre fichier de traduction à jour si besoin
