Poche - Aire et Volume

Ce plugin calcule le volume et la surface d'une poche en fonction de l'entité périmétrique sélectionnée et de la profondeur de poche prise dans l'opération d'usinage utilisée par cette entité.

Informations

Créateur	EddyCurrent

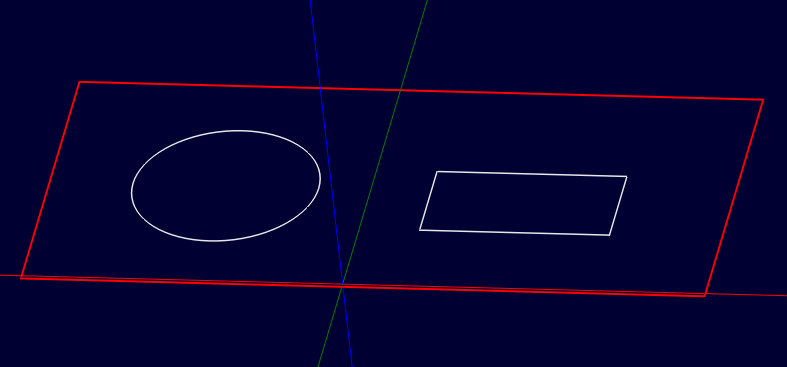

Dernière version / Date	V 2.1 - date: 11 Mars 2021
Télécharger le plugin	Télécharger pour V1.0

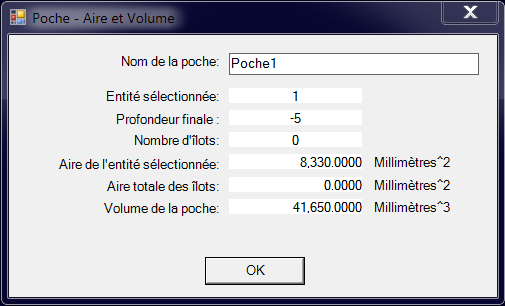

Documentation	1. sélectionnez une entité qui représente le périmètre de la poche. 2. démarrez le plugin, Outils-> Poche - Aire et Volume 3. le plugin recherche une opération de poche contenant l'entité sélectionnée, il suppose que la cette entité n'existe que dans une seule opération de poche. 4. le plugin obtient la valeur de Profondeur finale depuis l'opération d'usinage de poche associée. 5. le plugin cherche les autres d'entités dans cette opération de poche et vérifie si elles sont à l'intérieur de l'entité sélectionnée comme périmètre, c'est-à-dire des îlots. 6. le plugin utilise toutes ces informations pour calculer les surfaces et le volume. 7. des informations supplémentaires sur chaque entité ou îlot interne sont affichées dans la fenêtre des messages du bas.
Fonctionne avec	CamBam V1.0, Version Linux
Lien vers le forum	Le plugin Poche - Aire et Volume sur le forum
Traduit	Oui, mettre votre fichier de traduction à jour si besoin
