Géolien

Ce plugin permet de montrer les liens entre les Opérations d'usinage et leurs Objets de dessin associés.

Informations

Créateur

jk

Dernière version / Date

V 1.1.0 - date: 06 septembre 2018

Télécharger le plugin

Télécharger pour CamBam V1.0

Documentation

Cliquez sur l'icône Voir liens de la barre d'outils affichage ou utilisez le menu Voir liens du menu Affichage pour activer/désactiver l'affichage des liens.

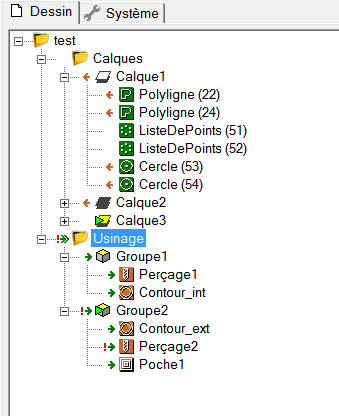

Les entrées de l'arbre se déplacent vers la droite, fournissant un espace pour les flèches indiquant un lien. Cliquez maintenant sur les flèches (ou sur l'espace libre réservé pour les flèches) pour choisir la source du lien.

  • Si vous cliquez sur un Objet de dessin, les Opérations d'usinage et les Groupes d'usinage utilisant cet objet sont affichés.
  • Si vous cliquez sur un Calque, tous les objets de dessin du calque utilisés dans des Opérations d'usinage sont affichés + les Opérations d'usinage et les Groupes d'usinage concernés.
  • Si vous cliquez sur une Opérations d'usinage , les Objets de dessin assignés et leurs calques sont affichés
  • Si vous cliquez sur un Groupes d'usinage, tous les objets de dessin utilisés dans les Opérations d'usinage contenues dans le Groupe sont affichés + leurs calques.
  • Vous pouvez également cliquer sur les dossiers Calques et Usinage pour afficher les liens de tous les calques ou de tous les Groupes d'usinage.

Les ID des objets de dessin utilisés comme limites pour les opération d'usinage 3D sont traités comme des primitives et sont également liés.

Si la source du lien (*) est une Opération d'usinage ou un Groupe d'usinage, les liens sont vérifiés.

S'il y a des Objets de dessin manquants ou pas d'objet de dessin assignés, un petit signe d'exclamation d'avertissement sera affiché à coté du lien.

Le plug-in est piloté par clics et ne mettra à jour les liens qu'après un clic, il ne détectera donc aucun changement dans les Objets de dessin / opérations d'usinage, y compris l'ajout et la suppression. Il suffit de cliquer pour redessiner.

(*) la source d'un lien est affichée sous la forme d'une double flèche.

Fonctionne avec CamBam V1.0 uniquement, Version Linux
Lien vers le forum Le plugin Geolien sur le forum
Traduit Sans objet
Copyright (c) 2011 HexRay Ltd
