1 Tranche

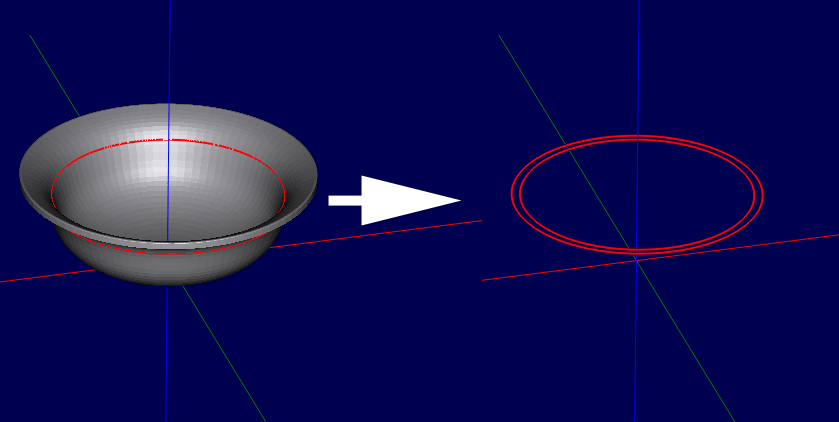

Ce plugin permet d'obtenir une tranche à la hauteur souhaitée en Z à partir d'une surface source.  (retournée sous forme de polylignes)

Informations

Créateur

EddyCurrent

Dernière version / Date

V 1.0 - date: 1 Octobre 2017

Télécharger le plugin Télécharger pour V0.98 & 1.0
Documentation

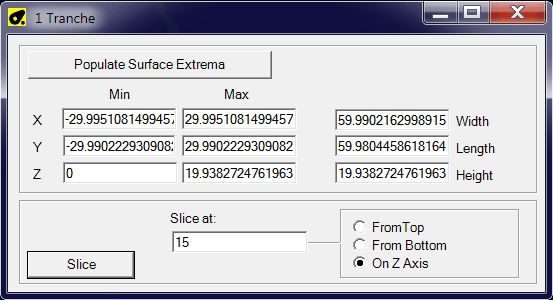

1. Une fois installé, le plugin apparaît dans Edition-> Surface-> 1 Tranche
2. sélectionnez une surface puis cliquez sur "Populate surface extrema"
Cela vous montrera où se situe la surface dans l'espace 3D et indiquera les limites des valeurs pour l'emplacement de la tranche.
3. sélectionnez le point d'où le décalage de la tranche doit être référencé placé.
Haut de la surface (from top), fond de la surface (from bottom), coordonnée Z (On Z axis)
4. cliquez sur le bouton "Slice" pour générer la tranche.
Un nouveau calque est produit à chaque fois pour stocker les polylignes de la tranche

Fonctionne avec CamBam 0.9.8 P, V1.0
Lien vers le forum Le plugin Une tranche sur le forum
Traduit Pas encore
