Création des parcours d'outil et du Gcode
CamBam utilise des Opérations d'Usinage pour générer les parcours d'outil et les instructions machine (Gcode).
Les Opérations d'Usinage suivantes sont actuellement supportées:
Contour - Crée un parcours d'outil suivant la géométrie sélectionnée avec un décalage intérieur ou extérieur.
Poche - Evide une région délimitée par la géométrie sélectionnée pour créer une poche.
Gravure - Utilisé pour insérer un parcours d'outil suivant la géométrie sélectionnée.
Perçage - Génère des instructions de perçage depuis une liste de points.
Profilage 3D - Profilage multi passes en ébauche et finition de maillage 3D. Possibilité des créer les 2 faces de l'objet (avant/arrière) ainsi que des moules.
Tournage - Utilisé pour générer du Gcode pour la réalisation de pièces au tour (en développement)
Importer Gcode - Les fichiers Gcode peuvent être importés, visualisés, modifiés à l'aide d'un éditeur de texte et insérés en tant qu'opération d'usinage en même temps que d'autres opérations. Le Gcode contenu dans l'objet Fichier Gcode sera inséré tel quel dans le Gcode produit.
Pour plus de détails sur la création et l'utilisation des opérations d'usinage veuillez vous reporter à la section tutorial.
Une fois que les opérations d'usinage ont été définies, le Gcode est généré en cliquant du bouton droit de la souris sur le dossier Usinage dans l'arbre du projet et en sélectionnant Créer le fichier Gcode dans le menu contextuel.
NOTE: la commande Créer le fichier Gcode est également disponible au niveau de chaque opération d'usinage et de chaque groupe d'usinage. Cela ne générera le Gcode que pour l'opération ou le groupe sélectionné.

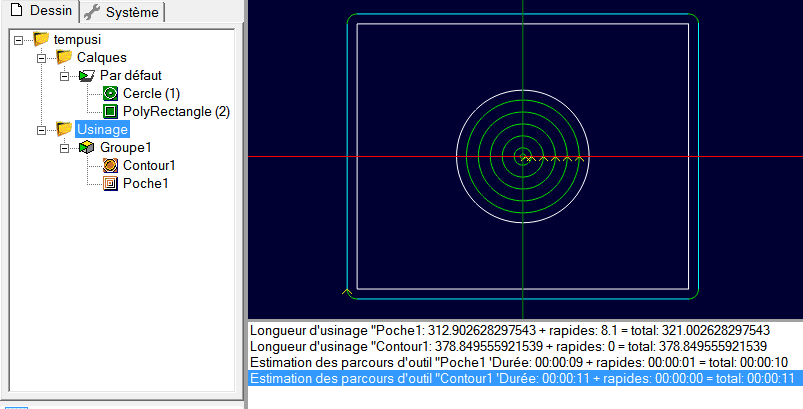

Astuce: Si la propriété Niveau de diagnostic dans Outils/Options à une valeur >= à 2, CamBam affichera des informations sur la longueur des parcours d'outil (en unité de dessin courante), ainsi que le temps d'usinage/déplacements rapides de chaque opération dans la fenêtre de message lors de la générations des parcours d'outil ou du Gcode.
Certaines opérations ne sont pas prises en compte dans le calcul ; c'est le cas de l'opération de perçage ainsi que des opérations ajoutées sous forme de plugins (rainure, filetage, V-Grave, etc ... )
Pour les opérations utilisant une répétition d'usinage, le temps affiché ne concerne qu'une seule instance de la répétition.
Ce n'est qu'une estimation approximative ; en ce qui concerne les rapides la vitesse est fixée à 600 mm/min environ, les G0 en Z ne sont pas pris en compte.
